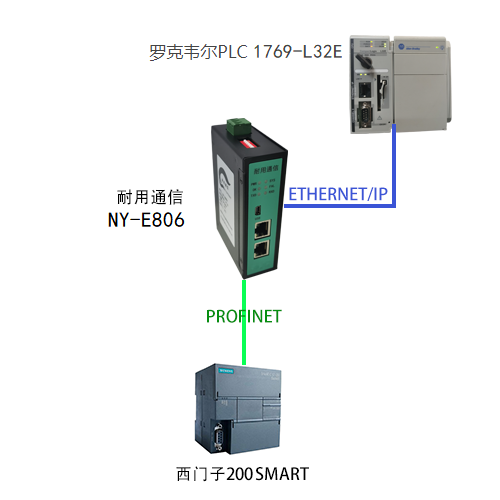

西门子200 SMART PLC（PROFINET）与罗克韦尔（AB） PLC 1769-L32E以太网通讯（EtherNet/IP）进行连接。今天与大家分享一篇EtherNet/IP转PROFINET的通讯配置方案。本文主要介绍耐用通信的EtherNet/IP转PROFINET网关NY-E806，连接西门子200 SMART PLC与罗克韦尔（AB） PLC 1769-L32E 通讯的配置过程，供大家参考。

1、硬件配置：
罗克韦尔（AB）PLC配置：1个1769-L32E（高端型号CPU应该都可以，好几年的CPU不知道支不支持）、1个电源模块（24V供电笔记本1台）西门子PLC一台（或其他PROFINET主站都可以），EtherNet/IP转PROFINET网关一个，网线1根。软件配置：RSLogix5000，Step 7-Micro/WIN SMART
2、详细操作步骤

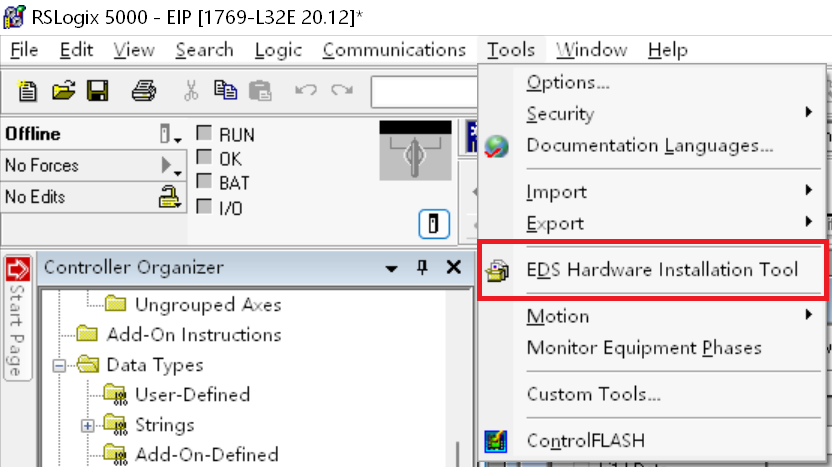

打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件；

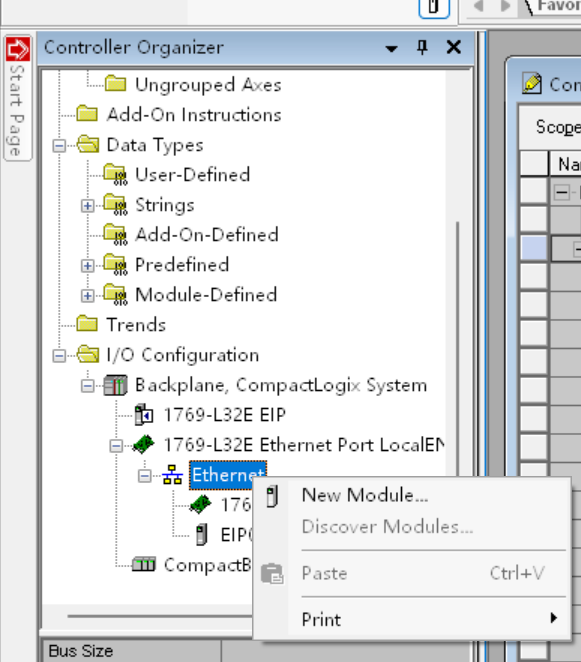

3、安装完成后添加模块，选择New Module；

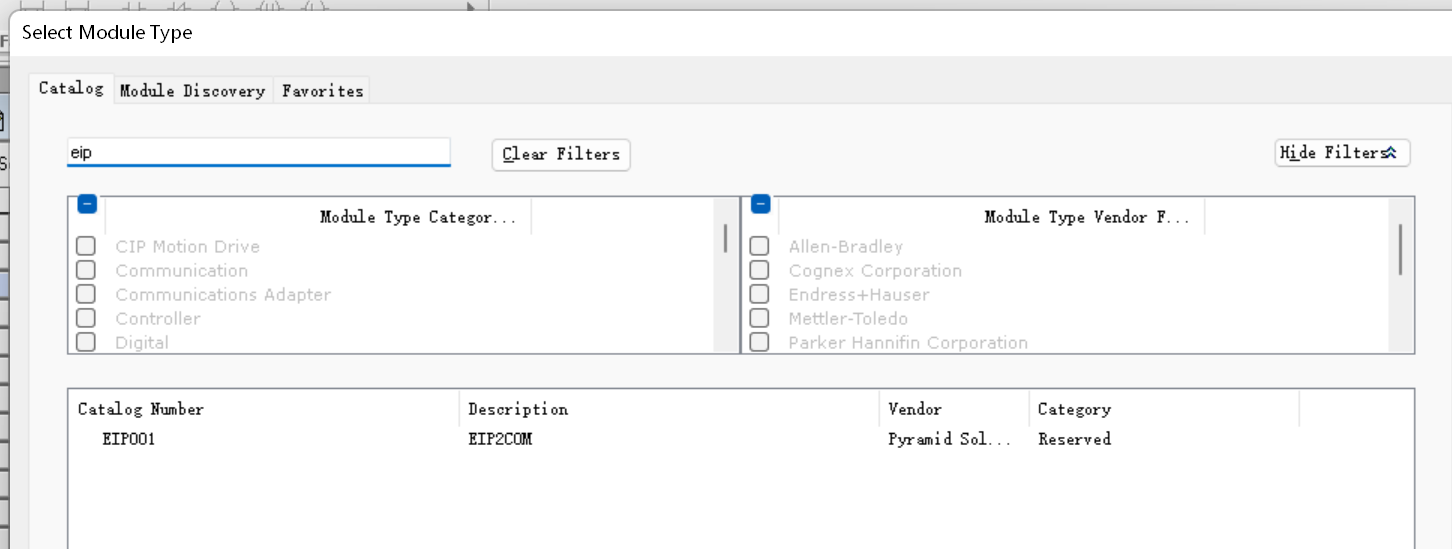

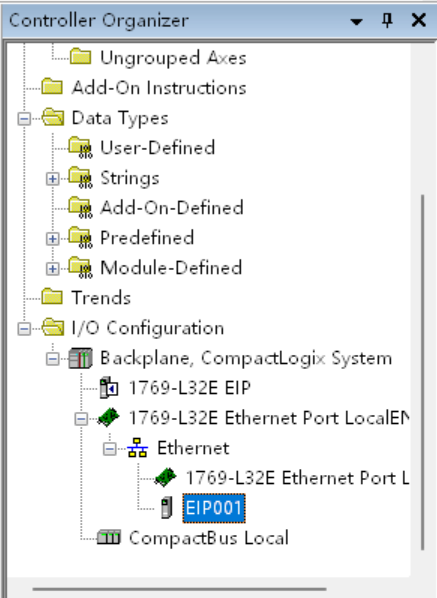

4、输入EIP寻找EtherNet/IP转PROFINET网关模块，名称显示为EIP001；

5、双击EtherNet/IP转PROFINET网关模块设置参数；

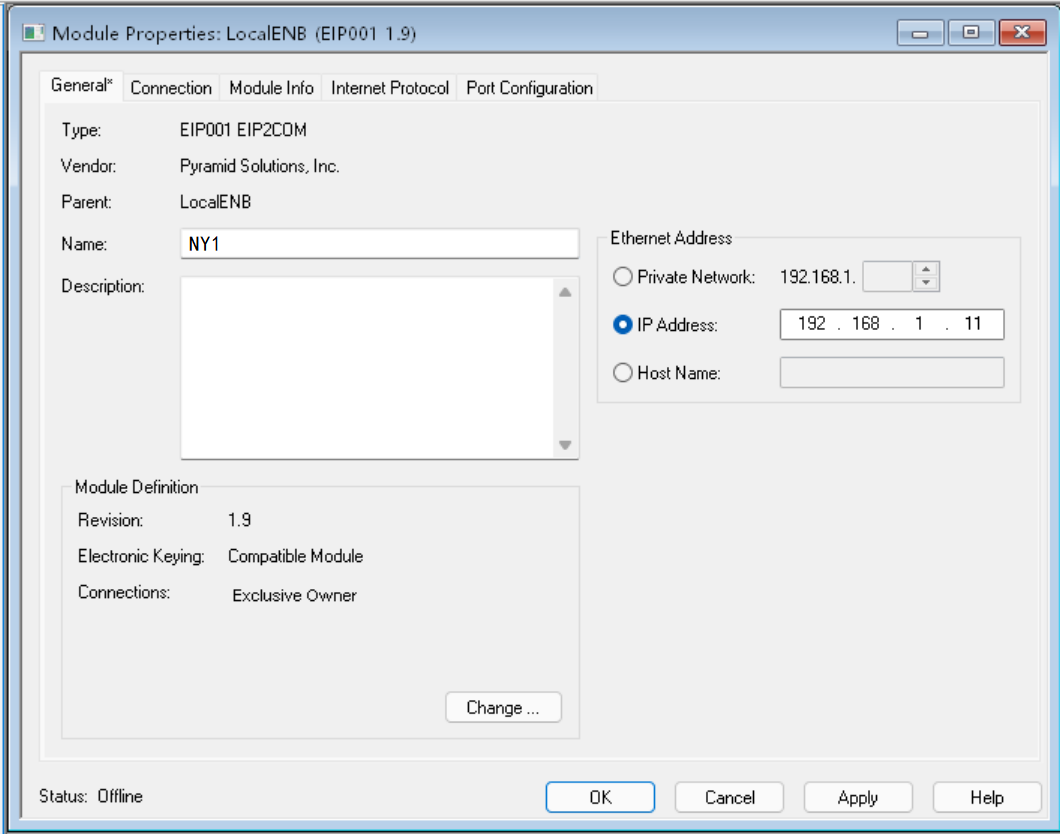

6、设置EtherNet/IP转PROFINET网关的设备名称和IP地址，本例为NY1, IP192.168.1.11
（此处设备名称可随意写，EtherNet/IP转PROFINET网关在EtherNet/IP端不需要设置设备名称）；

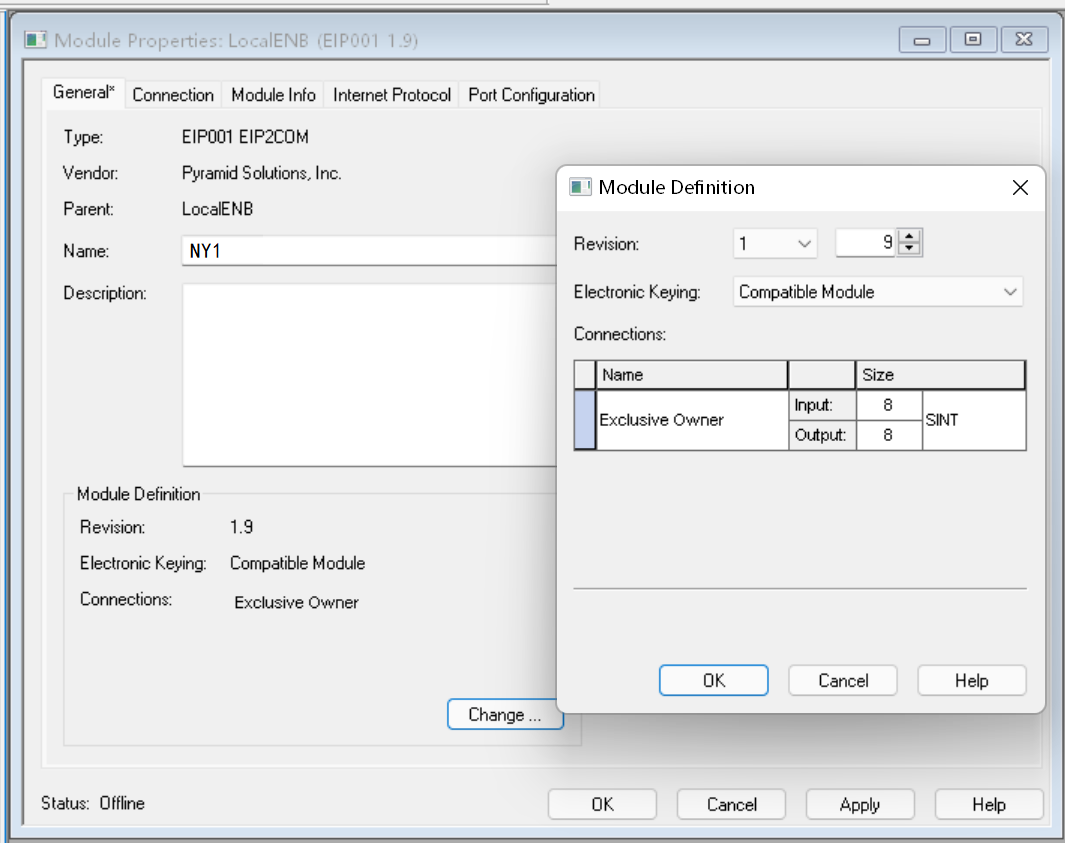

7、点击Change设置数据的输入输出长度，本例为8个字节；

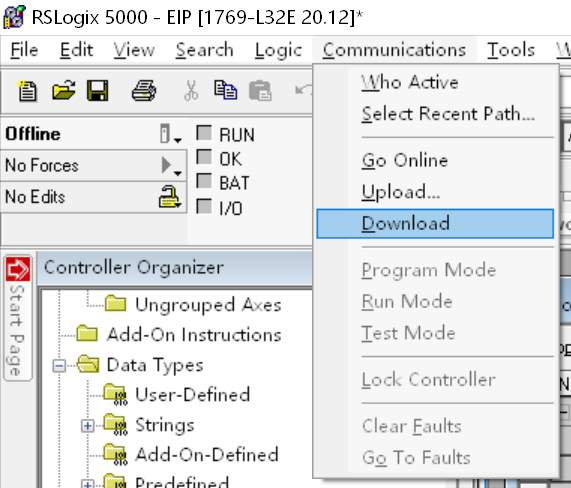

8、下载配置到PLC；

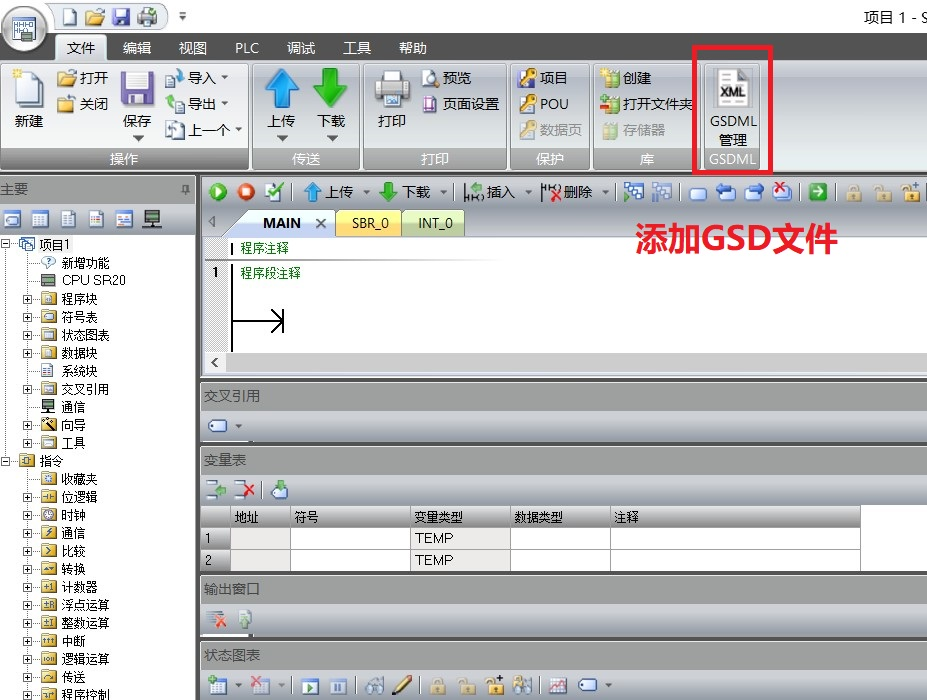

9、对西门子PLC进行配置，首先安装GSD文件；

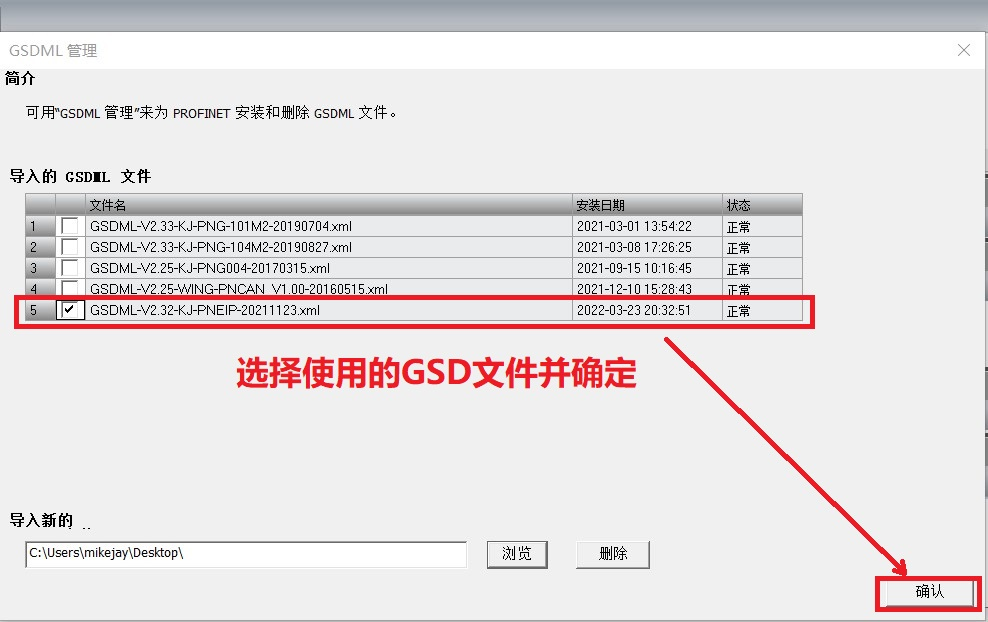

10、选择GSD文件，确认；

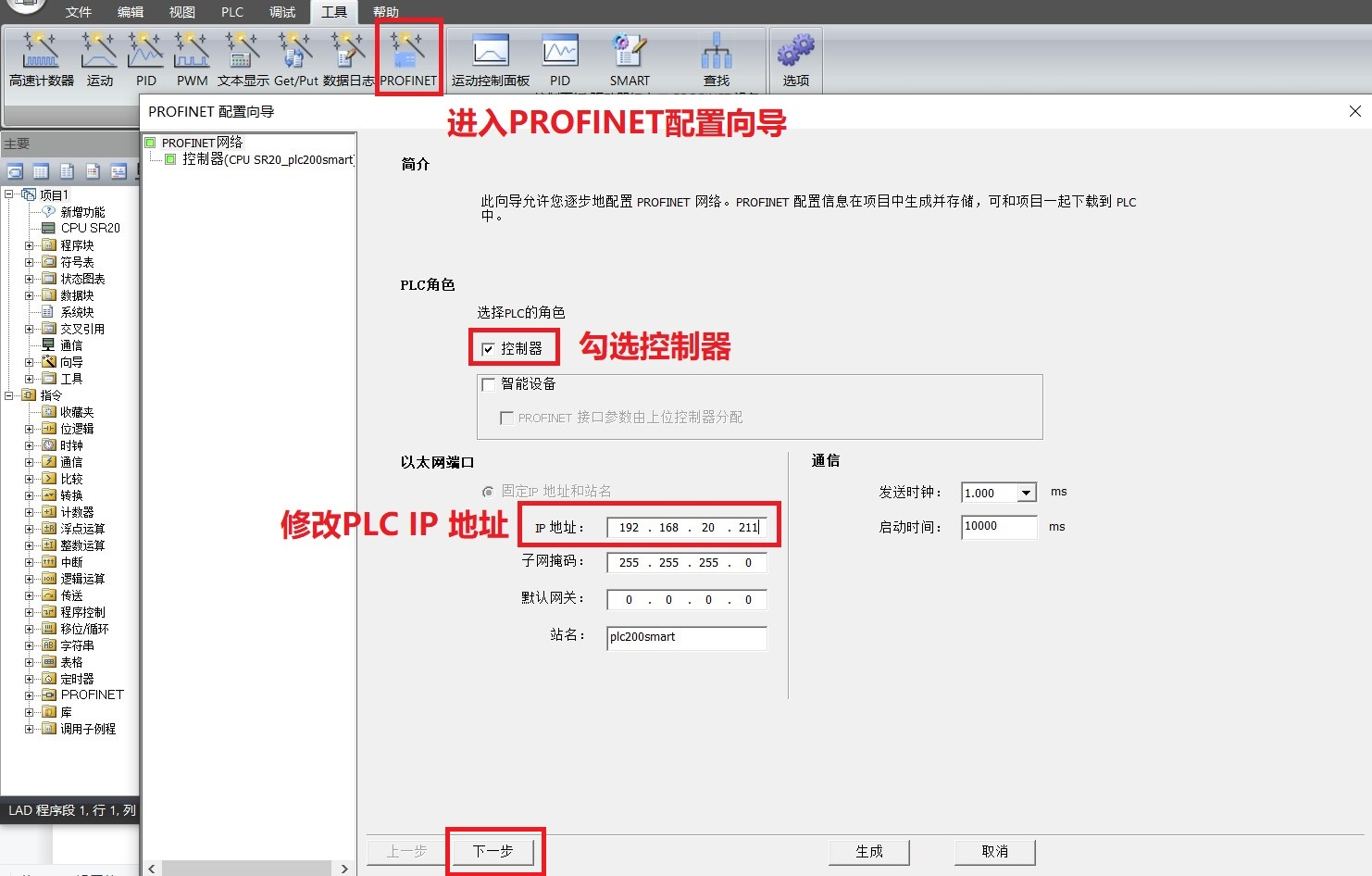

11、点击PROFINET，勾选控制器并设置PLC  IP地址；

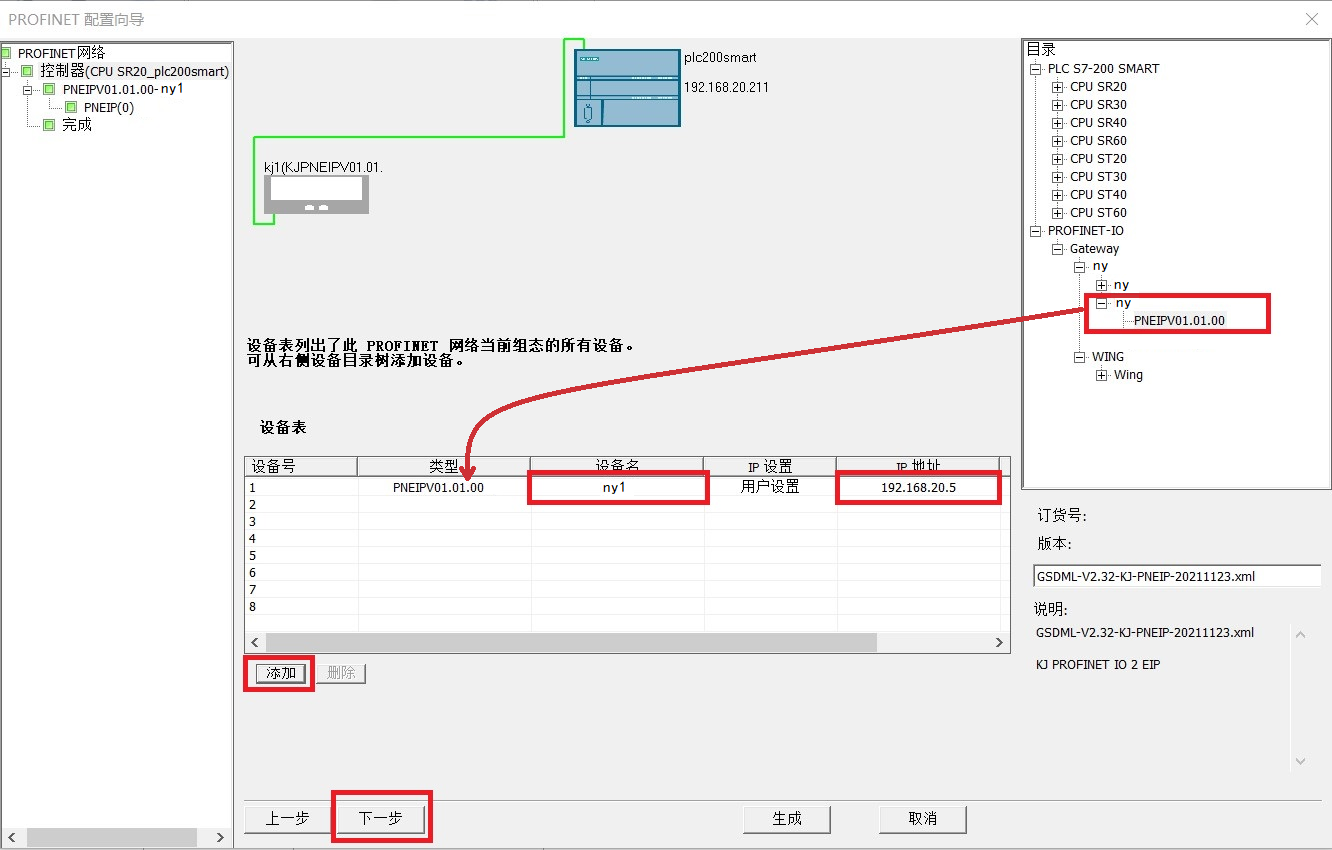

12、将右侧目录GSD文件添加到设备表中，设置设备名和IP地址；

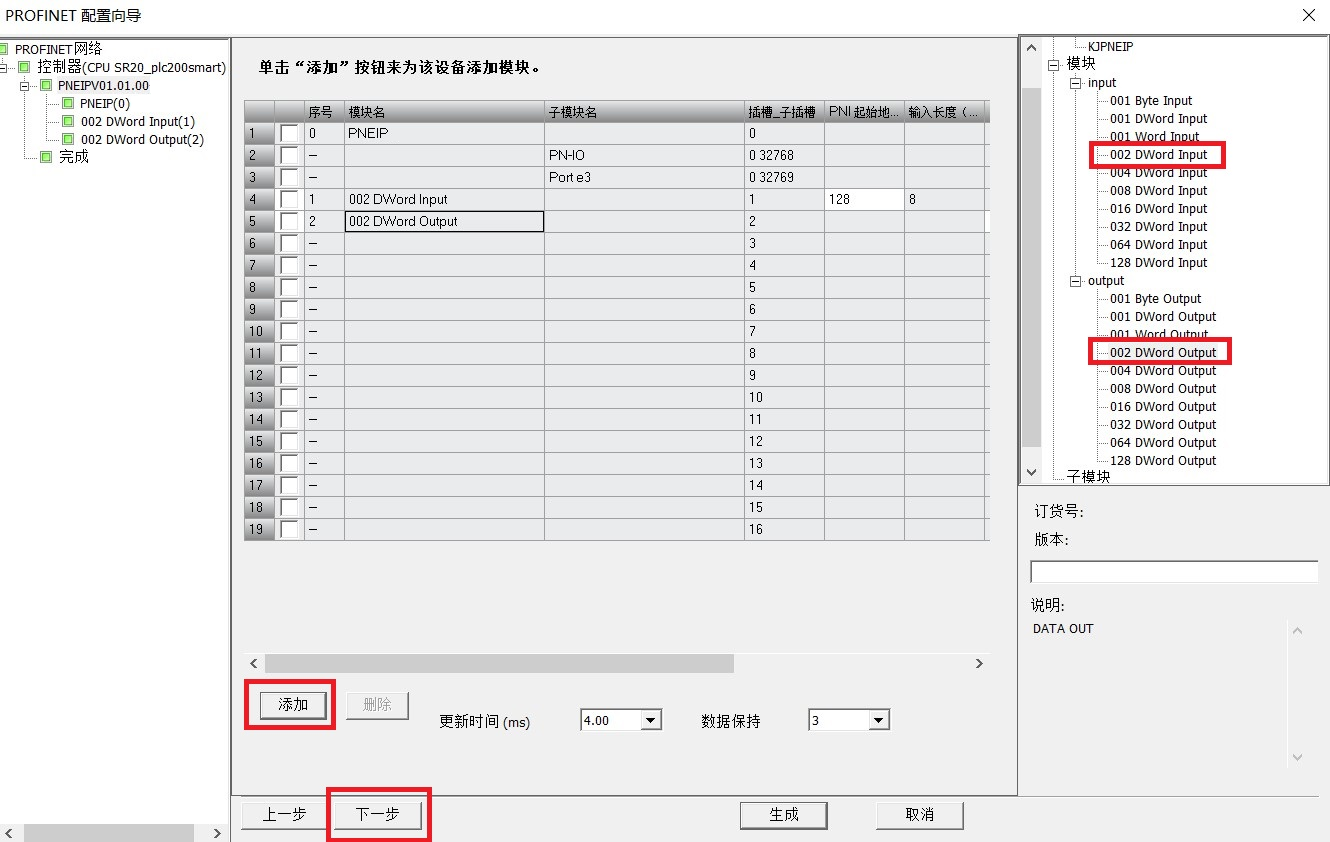

13、添加设置数据的输入输出长度。（DWord为双字节，本例为输入输出各4个字节）
进行下一步，再下一步；

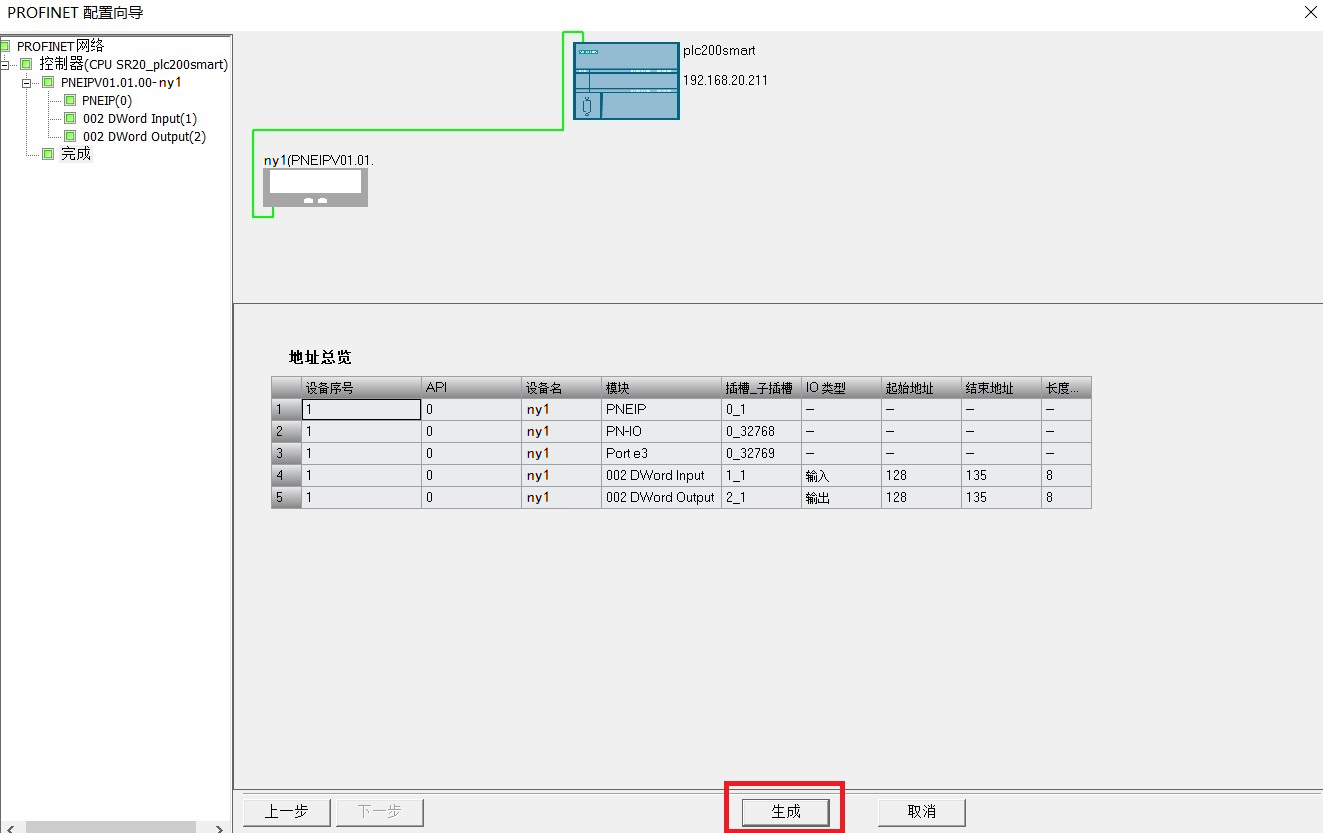

14、配置向导完成并生成；

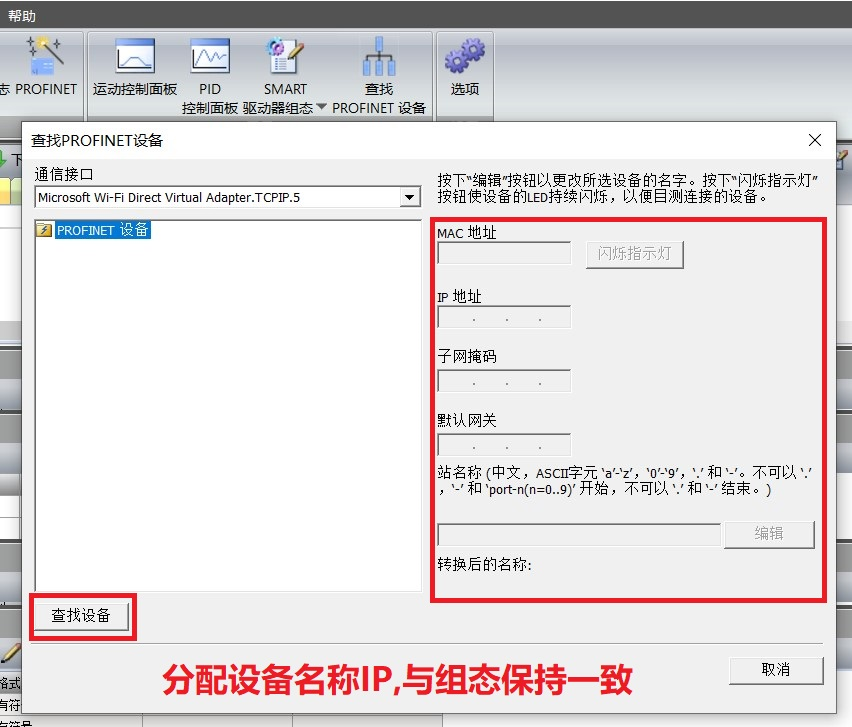

15、查找设备，分配设备名称和IP地址与组态保持一致；

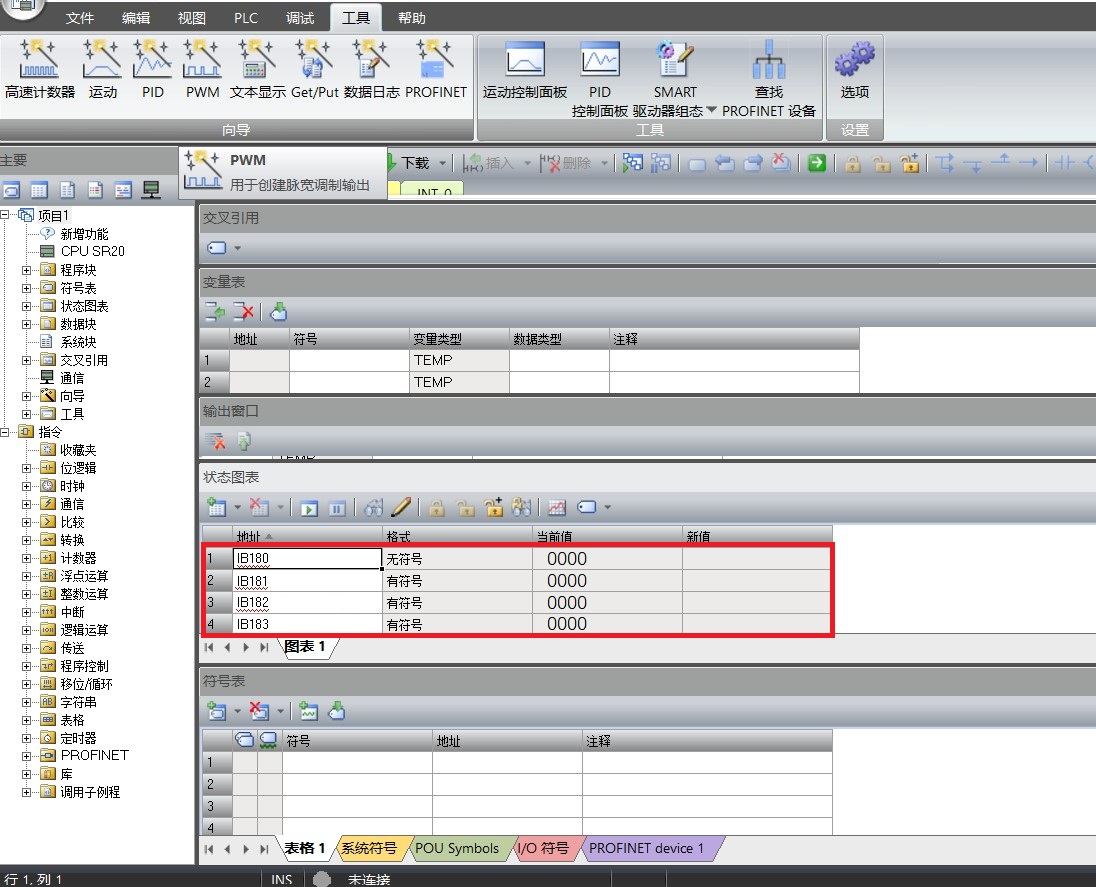

16、下载配置到PLC，监控相对应的I地址，Q地址；

17、下载成功后将EtherNet/IP转PROFINET网关模块重新上电即可，重新上电后EtherNet/IP转PROFINET网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与Profinet主站通讯正常。Run常亮表示EtherNET/IP主站通讯正常，ERR灯闪烁表示与EtherNET/IP通讯中断，监控两边数值显示数据交换成功；
