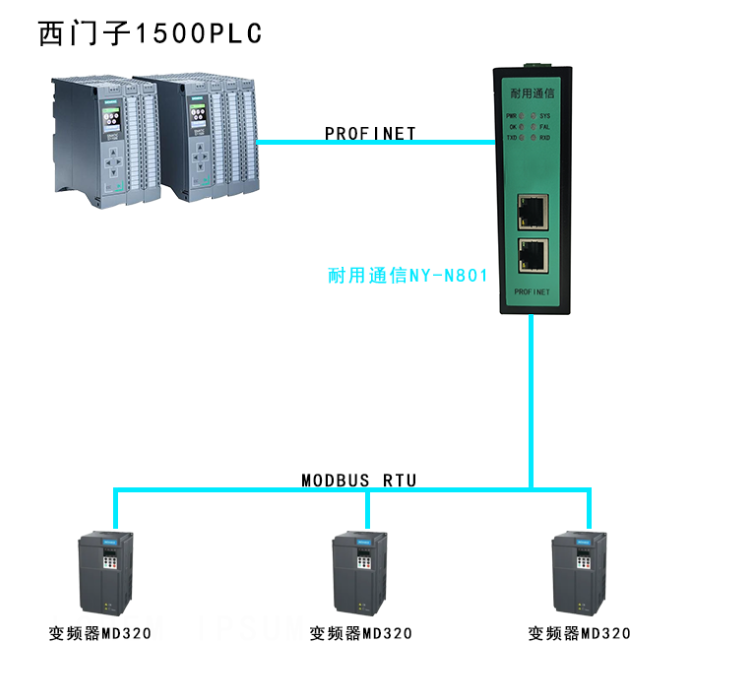

本案例控制的主要对象是汇川变频器MD320。主 PLC 选用的是西门子 CPU，通过Modbus 485转Profinet网关模块监控变频器数据，设备采用汇川变频器MD320，将汇川变频器MD320接入西门子 PLC 的网关采用耐用通信Modbus 485转Profinet网关NY-N801，以下内容为Modbus 485转Profinet网关配置过程：

1、首先将Modbus 485转Profinet网关的 GSD 文件，拷贝放到任意位置。 在博图中建立新项目“网关测试”并进 入设备和网络，选择管理通用站描述文件后安装 GSD 文件；

2、选择Modbus 485转Profinet网关；

3、将Modbus 485转Profinet网关配置到网络中；

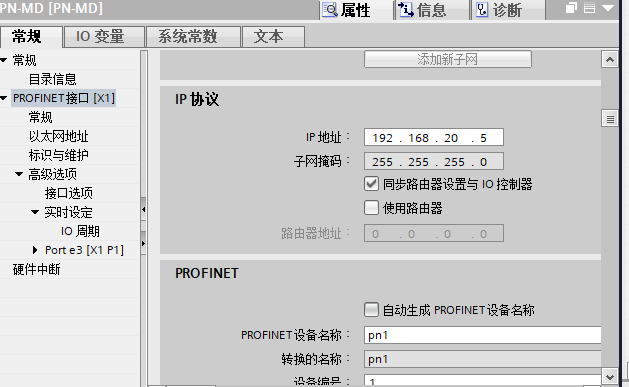

4、将Modbus 485转Profinet网关在Profinet 网络中的设备名称与 IP 地址进行设置；

5、确认保护器用到参数的总数据量， 在组态中添加相对应的数据长度，配置了8个寄存器 (16个字节的输入及输出) ；

6、组态设置完成后下载到PLC中；

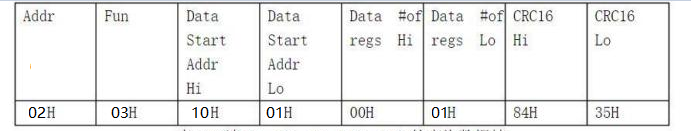

7、从站的通讯应用格式说明见下图所示；

8、由上图可见，从站功地址为 1，能码为 03，读取的寄存器数量为 1 个，而后即可开始Modbus 485转Profinet网关的配置。首先打开软件新建项目选择如图所示；

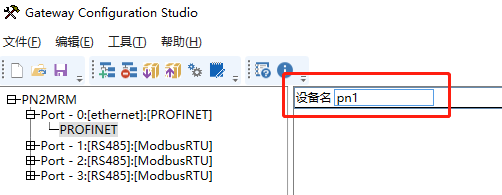

9、配置Modbus 485转Profinet网关的IP地址与设备名称要与组态软件中保持一致；

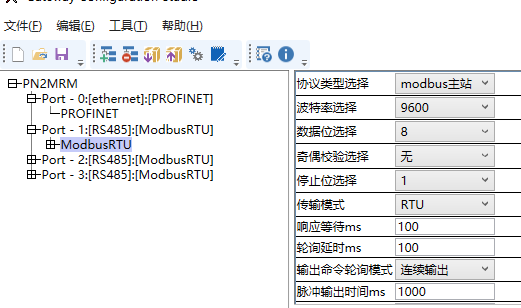

10、设置 485 的参数要和从站一致，本例为波特率 9600，8个数据位，1个停止位无校验 (注意：如果校验位不是无校验那么数据位请选择 9，输出命令轮询模式可根据需要选择单次发送，连续发送，脉冲发送等) ；

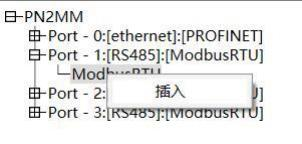

11、在 Modbus485 出选择插入节点，地址填写从站地址2；

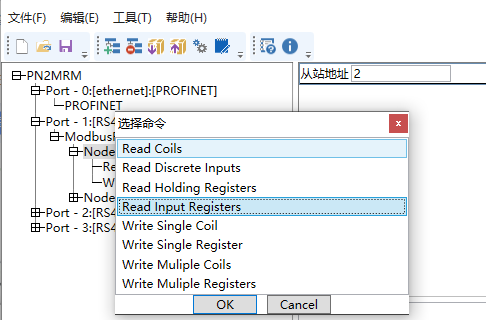

12、在Node 处插入功能码；


13、手册中范例起始地址为1001H，需换算成10进制地址为4097，填入连续读取的1个地址的数据

14、内存映射起始地址与博图中的 IQ 地址相对应，本例中 I 地址为 68-83，若地址为 0 寄存器地址 4097 号的数据 就会映射到 IW68 后面数据依此往后按顺序排列。需要注意的是，配置完设备名称和 IP 下载到Modbus 485转Profinet网关后，需要重新上电配置才会生效。
