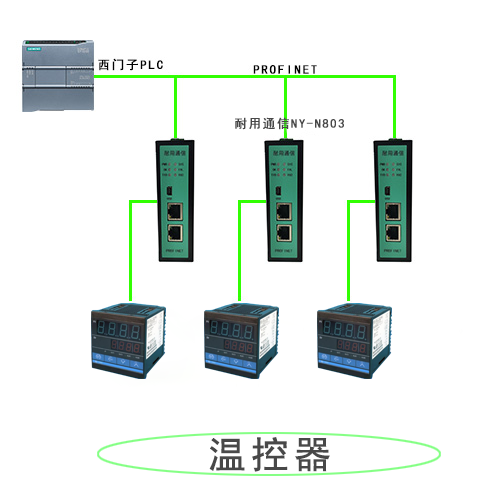

Profinet转Modbus485网关将IAQM多功能空气质量探测器接入到西门子1200PLC中，本案例介绍的是用耐用通信Profinet转Modbus485网关将日本理化CD/CH温控器接入西门子PLC1200 PROFINET网络的使用方法：

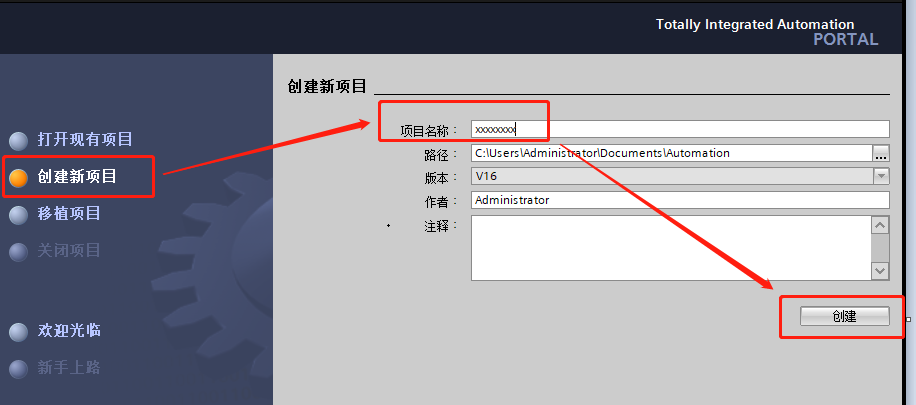

1、首先创建新的项目文件，设置好项目名称；

2、导入GSD 文件，将Profinet转Modbus485网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件；

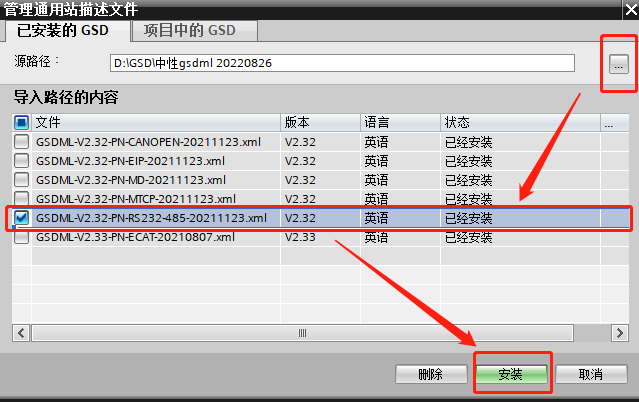

3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功；

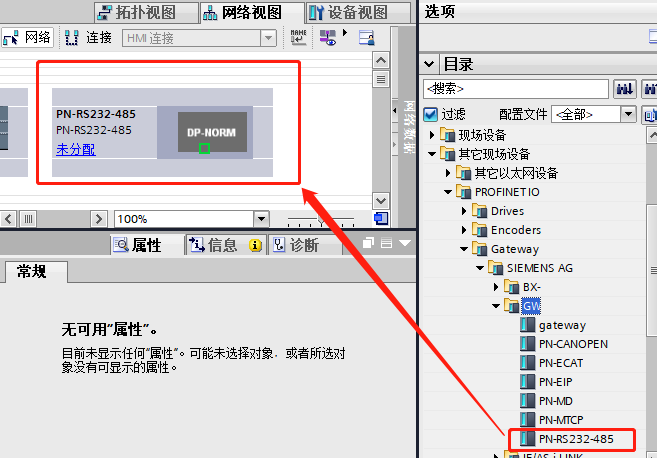

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，Profinet转Modbus485网关和PLC还没有进行连接处在未分配状态。

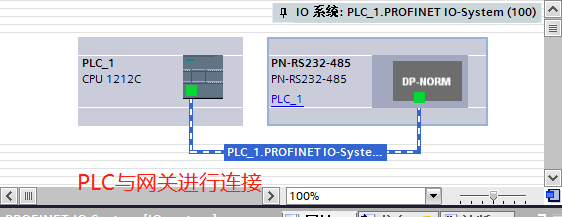

5、点击未分配与PLC进行连接后就可以对Profinet转Modbus485网关的属性进行参数的设定；

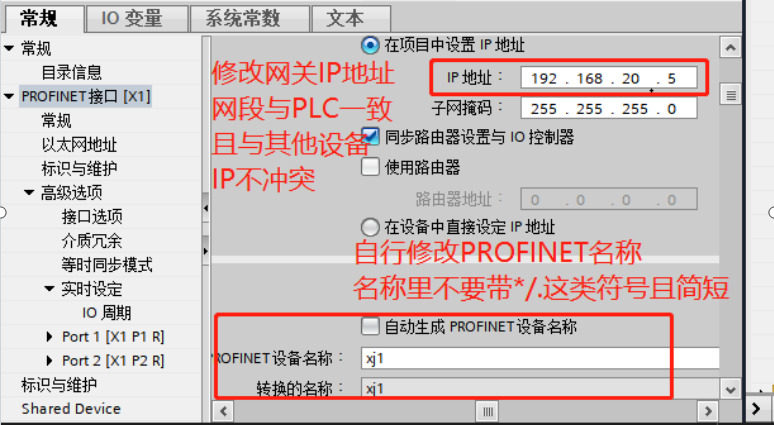

6、Profinet转Modbus485网关属性，修改Profinet转Modbus485网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号），需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

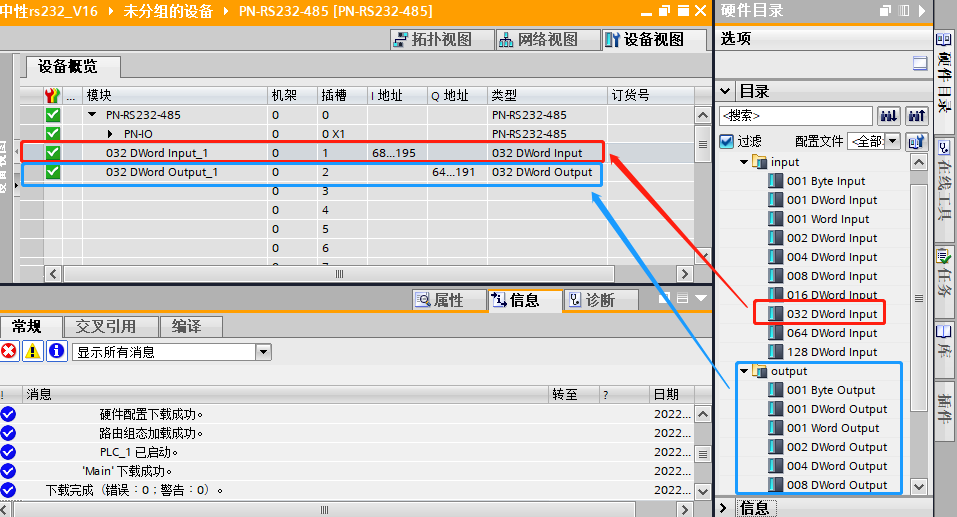

7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加；

8、根据下图所示，设置好参数后就可以下载并装载到PLC；

9、打开Profinet转Modbus485网关配置软件；

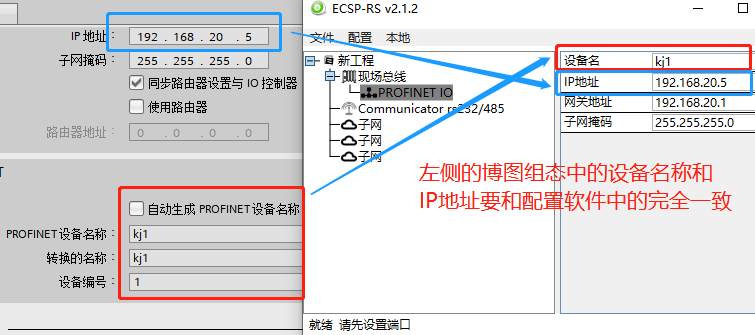

10、Profinet转Modbus485网关配置软件中，要设置设备名和IP地址并且与博图的Profinet转Modbus485网关组态要完全一致，需要注意的是：设备名不要添加/*-这类符号；

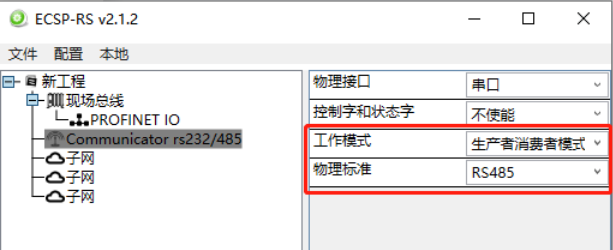

11、Profinet转Modbus485网关配置软件中，需要设置工作模式。模式分为两种：一种是主从模式，另外一种是消费者和生产者模式。主从模式需要从站应答方可继续发送指令，生产消费者模式输入与输出互不干扰本案例用生产者、消费者模式进行配置；

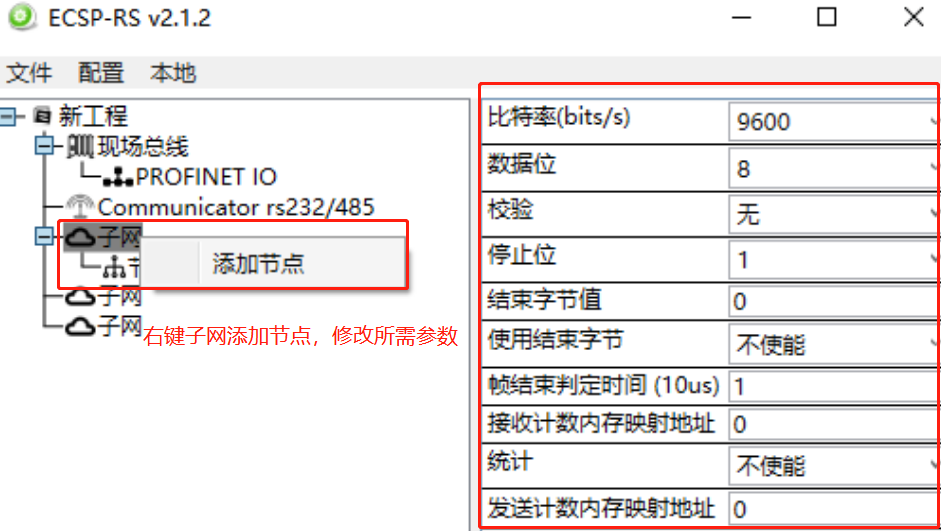

12、Profinet转Modbus485网关配置软件中，根据设备手册修改波特率等参数；节点中添加消费者和生产者数据；

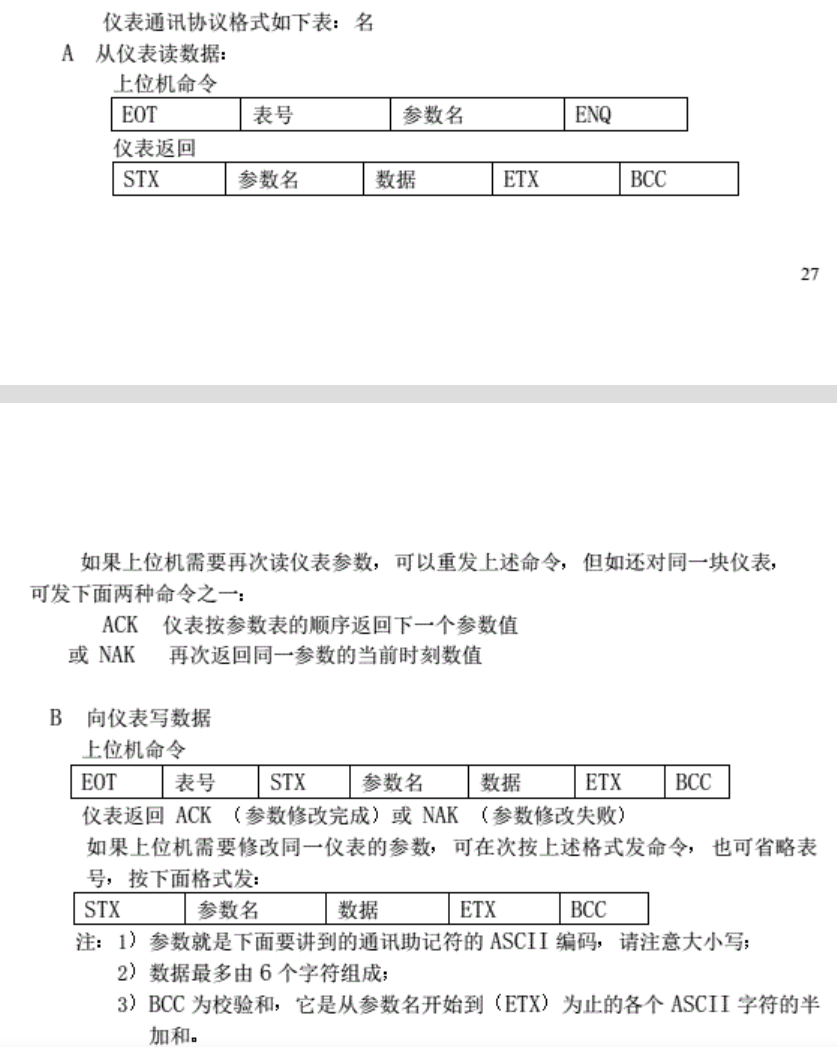

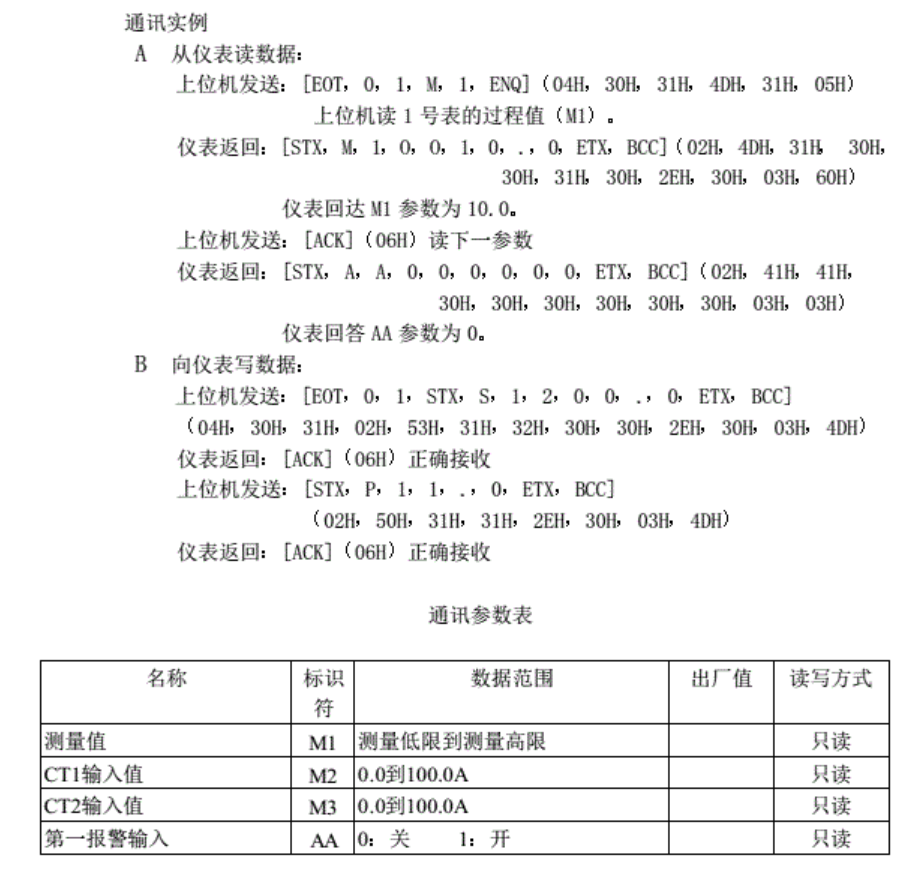

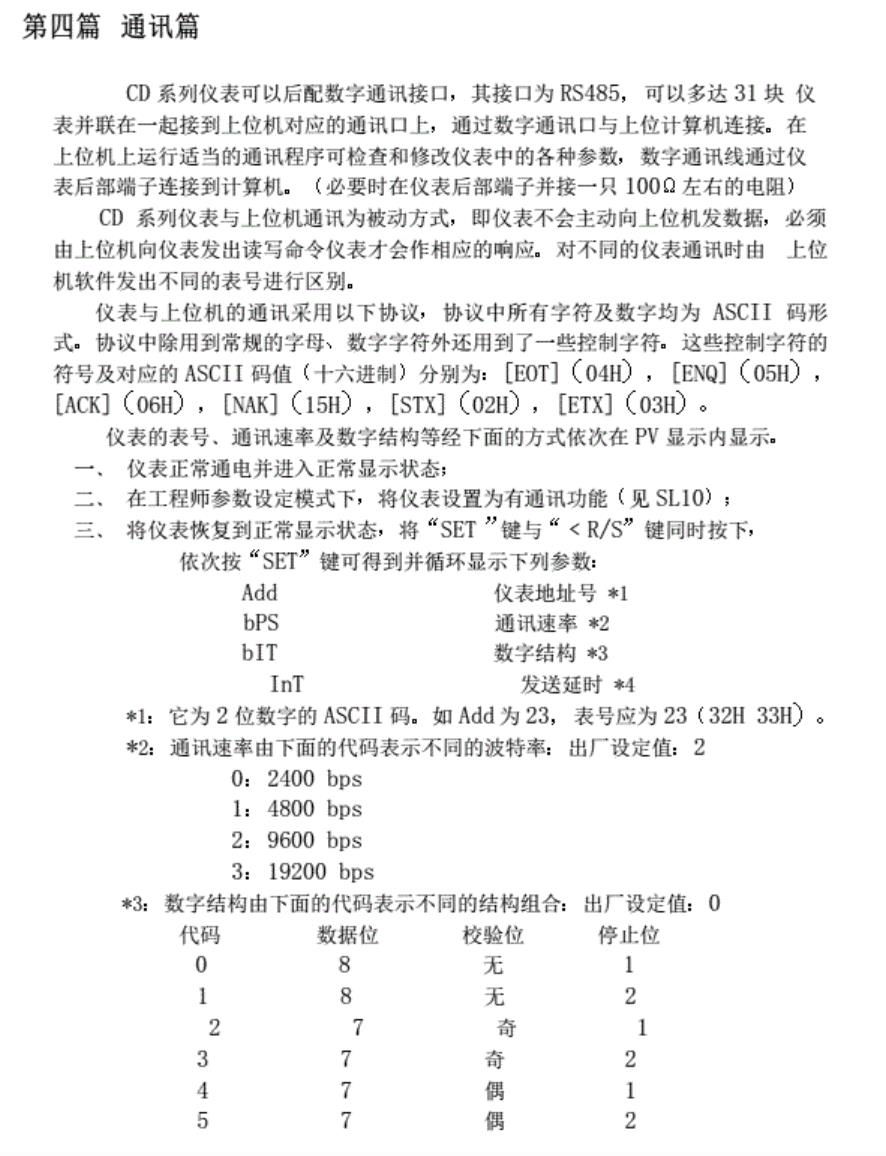

13、根据下图设备手册根据报文范例可知，需要输入ASC码（ETO,0,1,M,1,ENQ）换算成16进制为04H 30H 31H 4DH 31H 05H；

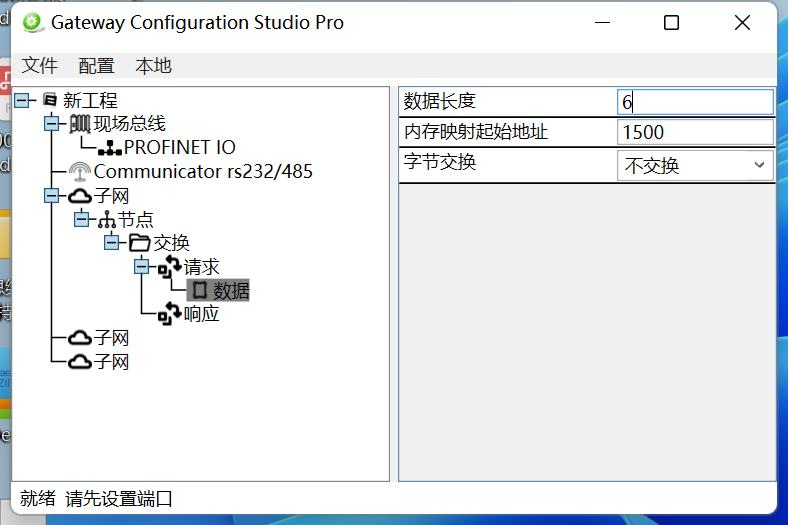

14、发送数据为6个字节那么只需配置数据长度为6即可，内存映射参数1500对应PLC的Q地址QB64.即QB64=04H(1500),QB65=30H(1501),QB66=31H(1502),QB67=4DH(1503),QB68=31H(1504),QB69=05H(1505)；

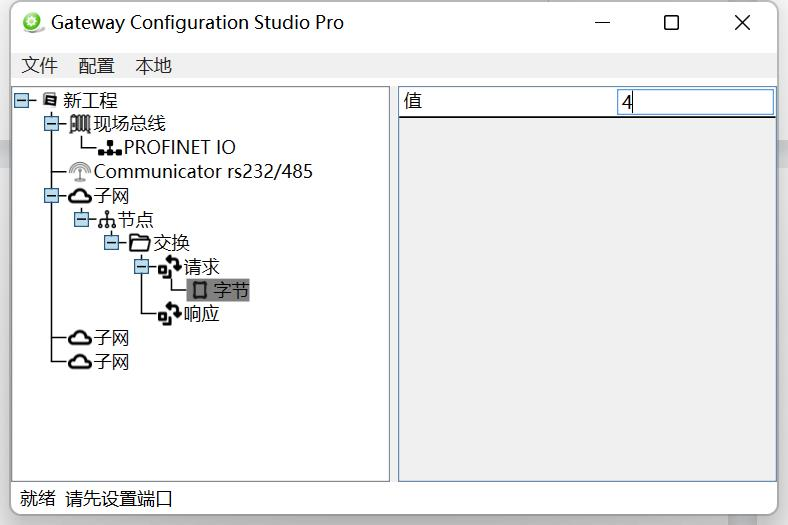

15、除PLC发送数值外，也可由网关处发送固定数值，不用PLC来写值，将报文的16进制换算为10进制，选择常量，数值为04H的十进制数4；

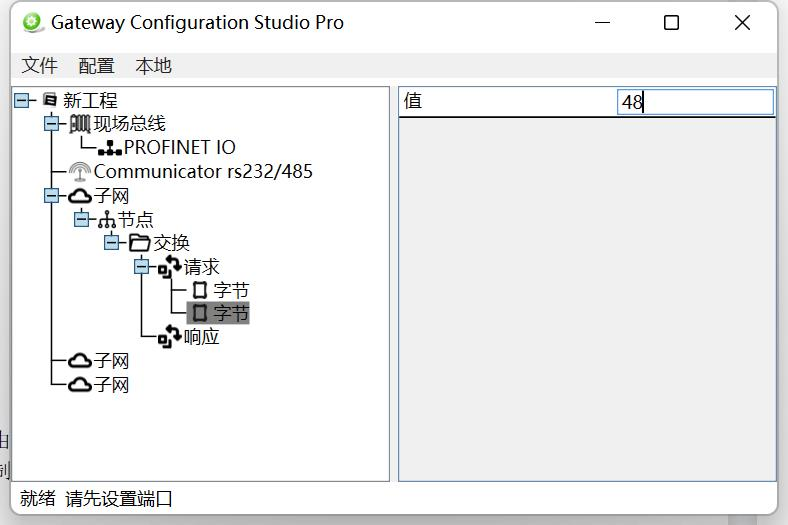

16、第二条为30H的十进制数48以此类推；

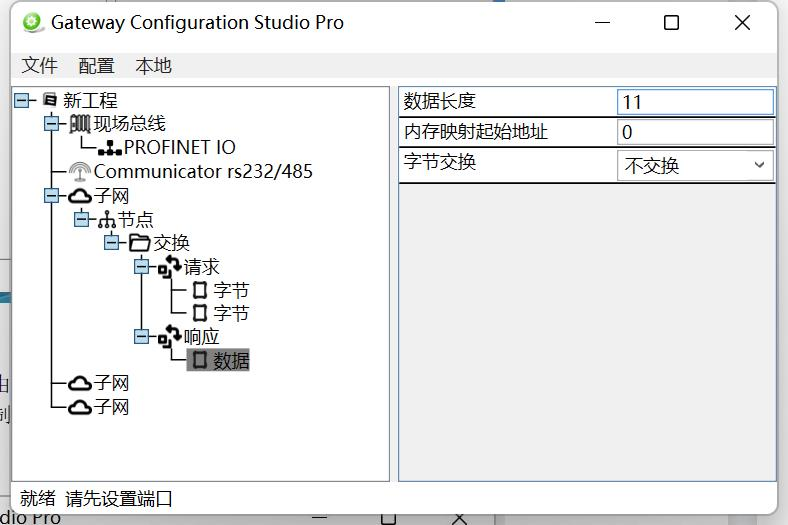

17、从站相应添加数值（本例中从站应答有11个字节故写数据长度为11，不同长度的话可选择变量长度）；

18、将配置加载到网关后重新上电即可。（再次修改配置如果不更换Profinet转Modbus485网关IP及设备名称则不需要重启）；
